同一份机器人电缆询价发给三家供应商，报回来的价格往往相差很大。问题通常不在于谁报高了，而在于询价单写得不够明确，各家按各自的理解报了不同的线：有的报拖链用高柔线，有的报耐扭转电缆，还有的报一根复合电缆，把原来的两根合成了一根。本文面向需要比价、定供应商的采购人员，按实际下单的顺序，逐项说明机器人电缆询价时必须明确的 6 项规格，文末附一份可直接用于询价的信息清单。机器人电缆怎么选，归结起来就是这 6 项怎么写清楚。
先说什么是机器人电缆。机器人电缆是穿过机器人关节、腕部和臂体的电缆，在机械臂运动过程中传输电机动力或编码器反馈信号。与固定敷设的电缆不同，它在每个动作周期内都要承受扭转和弯曲，结构设计也围绕这种工况展开。因此，即使芯数相同，普通柔性电缆和机器人电缆也不是同一类产品。
本文对应的产品是连邦机器人电缆，采用耐扭转高柔结构，分动力、编码、复合三种规格，按机器人厂订单生产。文中的选型原则同样适用于其他机器人电缆的询价。
机器人电缆和拖链电缆的区别：扭转和弯折对电缆的区别

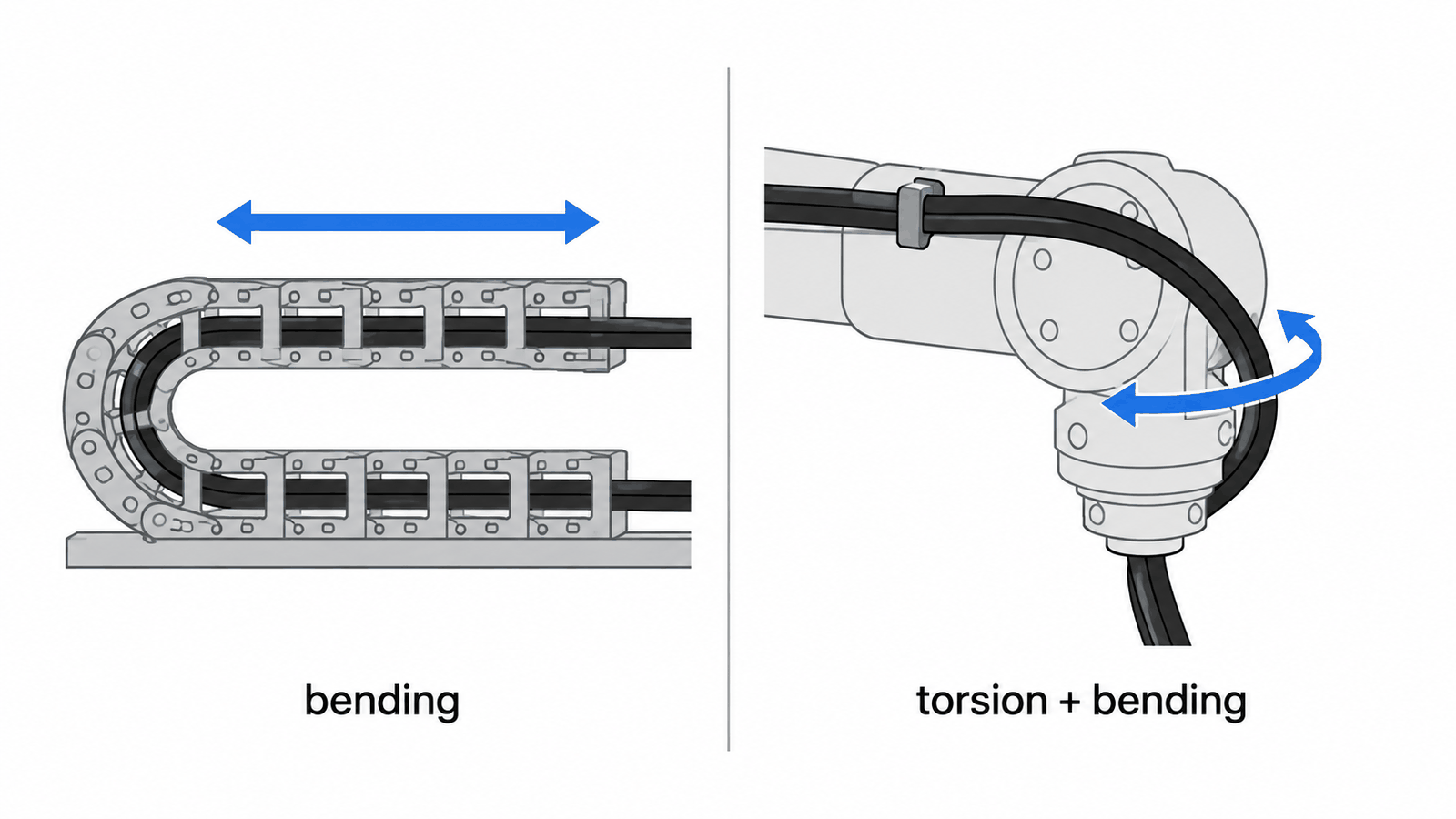

拖链在同一平面内往复运动，拖链电缆只承受弯曲，不承受扭转。机器人腕部会旋转，电缆在弯曲的同时还要绕自身轴线扭转。扭转和弯折不是柔性程度高低的问题，而是两种不同的受力方式，导体绞合、线芯排布和护套结构都是针对其中一种设计的。
这正是报价差异的第一个来源。芯数相同的拖链电缆和机器人电缆，在报价单上都标注为「高柔」，价格却不在一个档次。价格低的那一种能否用在你的机器人上，取决于它装在哪一轴。
决定一：明确运动工况——每段电缆经过哪几轴、如何运动
询价单上只写「高柔机器人电缆」，各家就会按自己的标准理解「高柔」。正确的做法是按每一段电缆分别说明：经过哪几个轴，承受弯曲、扭转还是两者兼有，以及机械臂的动作节拍。
同时，要求各家按同一口径回答额定值。扭转角度需注明是每米多少度，还是整段多少度；弯折寿命需附上对应的试验条件。电缆弯折寿命测试和扭转测试，各厂的方法、试验设备和弯曲半径都不相同，不同方法测出的数据不能直接比较。请供应商在报价中一并注明测试条件。
连邦机器人电缆的扭转角度和弯折寿命，根据客户提供的运动工况在订单中确认。
决定二：确定电缆类型——动力、编码还是复合，用一根还是两根

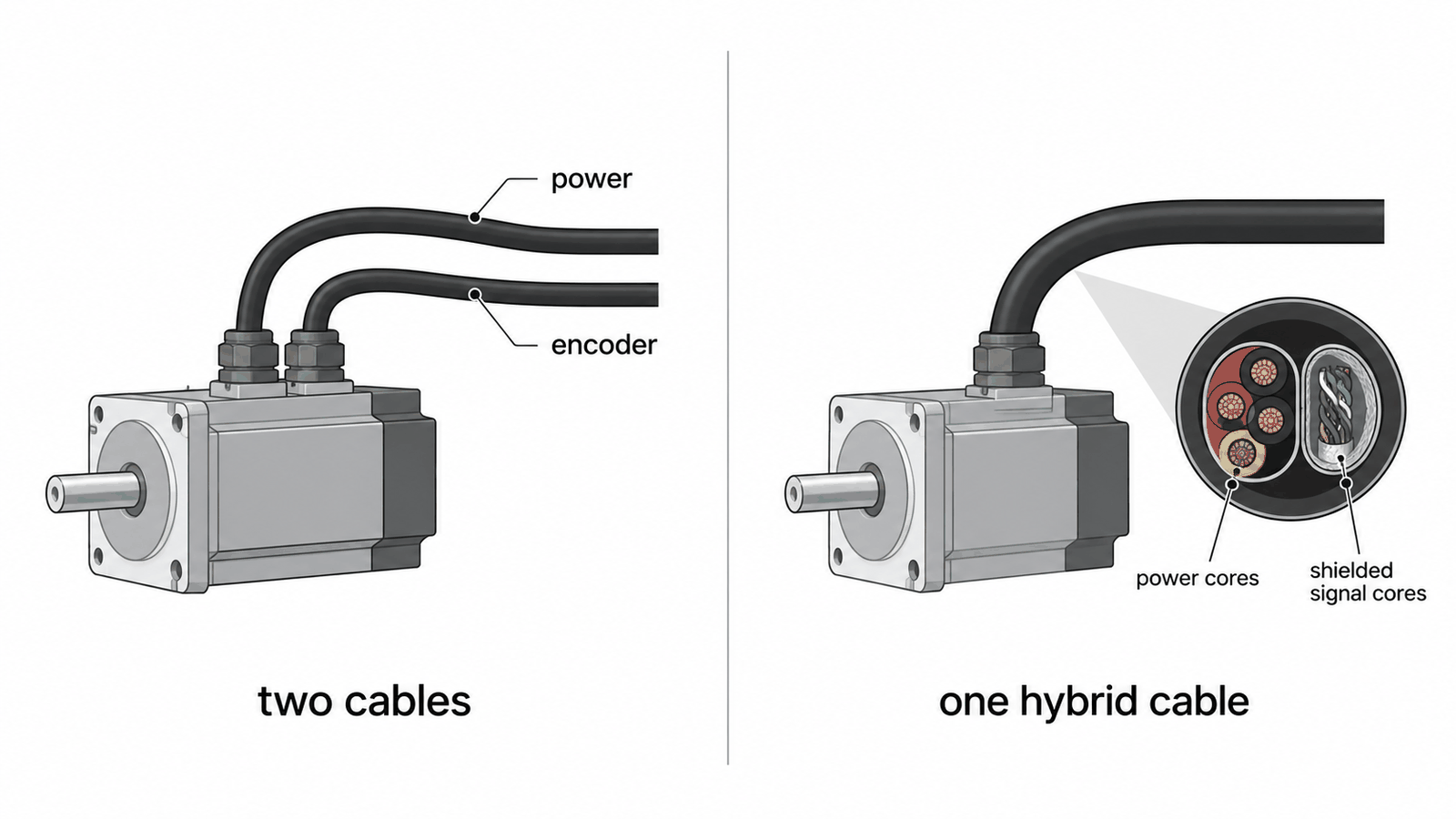

报价差异的第二个来源，是各家对电缆根数的理解不同。一个伺服轴既需要电机动力，也需要编码器反馈。有的供应商按两根电缆报价，有的按一根动力信号复合电缆报价，总价自然无法直接比较。
询价前应先确定这一点。列出每段电缆包含的回路：动力线芯、反馈信号，如有抱闸还包括抱闸线，并注明这些回路合用一根电缆还是分开布线。选用复合电缆时，常见的顾虑是动力线会不会干扰同一护套内的信号线。这取决于电缆内部信号部分的屏蔽和隔离设计，因此应与决定四的屏蔽要求一并提出。
连邦的动力、编码、复合三种规格属于同一系列。具体某款复合电缆能否将动力和编码置于同一护套内，在订单中确认。
决定三：确定芯数和线径——按回路计算，而不是按根数估算
这一项容易产生偏差，是因为各家对未注明部分的处理方式不同：有的增加备用芯，有的不加；有的按样本规格选动力芯线径，有的按客户提供的电流选。询价时应逐个回路统计芯数，注明是否需要备用芯，并给出每根动力芯的工作电流，线径依此确定。
导体结构有一条通用原则：用于运动轴的电缆，只能用细绞线，不能用单股线。细绞导体由多根细铜丝共同分担弯曲应力，单股导体在反复运动中容易断裂。连邦这款电缆采用细绞导体，线芯之间设有隔离层，以减少内部磨损。
芯数和外径可按订单定制，线规在订单中确认。
决定四：确定屏蔽要求——注明哪些回路需要屏蔽
是否加屏蔽，对电缆影响很大：屏蔽会增加外径，影响抗扭性能，也会影响价格。询价单上未注明时，常会出现一家带屏蔽、一家不带屏蔽的情况，报价无法逐项对比。
请注明哪些回路需要屏蔽。靠近伺服驱动器的编码器及其他反馈信号，通常需要屏蔽；同一段电缆中的动力芯则不一定需要。如机器人本体或工作站有电磁兼容（EMC）要求，请一并提供。
连邦机器人电缆的屏蔽结构，根据客户注明的回路在订单中确认。
决定五：确定护套材料和颜色——提供使用环境，由供应商选材
采购人员常被要求在 PUR、PVC、TPE 之间做选择，却缺少判断依据。PUR 和 PVC 电缆的区别、TPE 护套材料的特性确实存在差异，但选择哪一种，应由工作站的使用环境决定，而不是只看规格书。请说明护套会接触到的情况：油污或切削液、焊接飞溅、清洗剂、与臂体的摩擦；协作机器人还需考虑与人员的接触。供应商据此选材，各家的报价才基于同一组条件。
颜色成本最低，却能省去后续大量麻烦。同一条机械臂上布有多根电缆时，每根指定一种颜色，便于产线装配和后期维护时区分。
护套颜色可按订单定制，标准色为黑色；护套材料在订单中确认。
决定六：确定长度、外径和走线——按极限位置测量

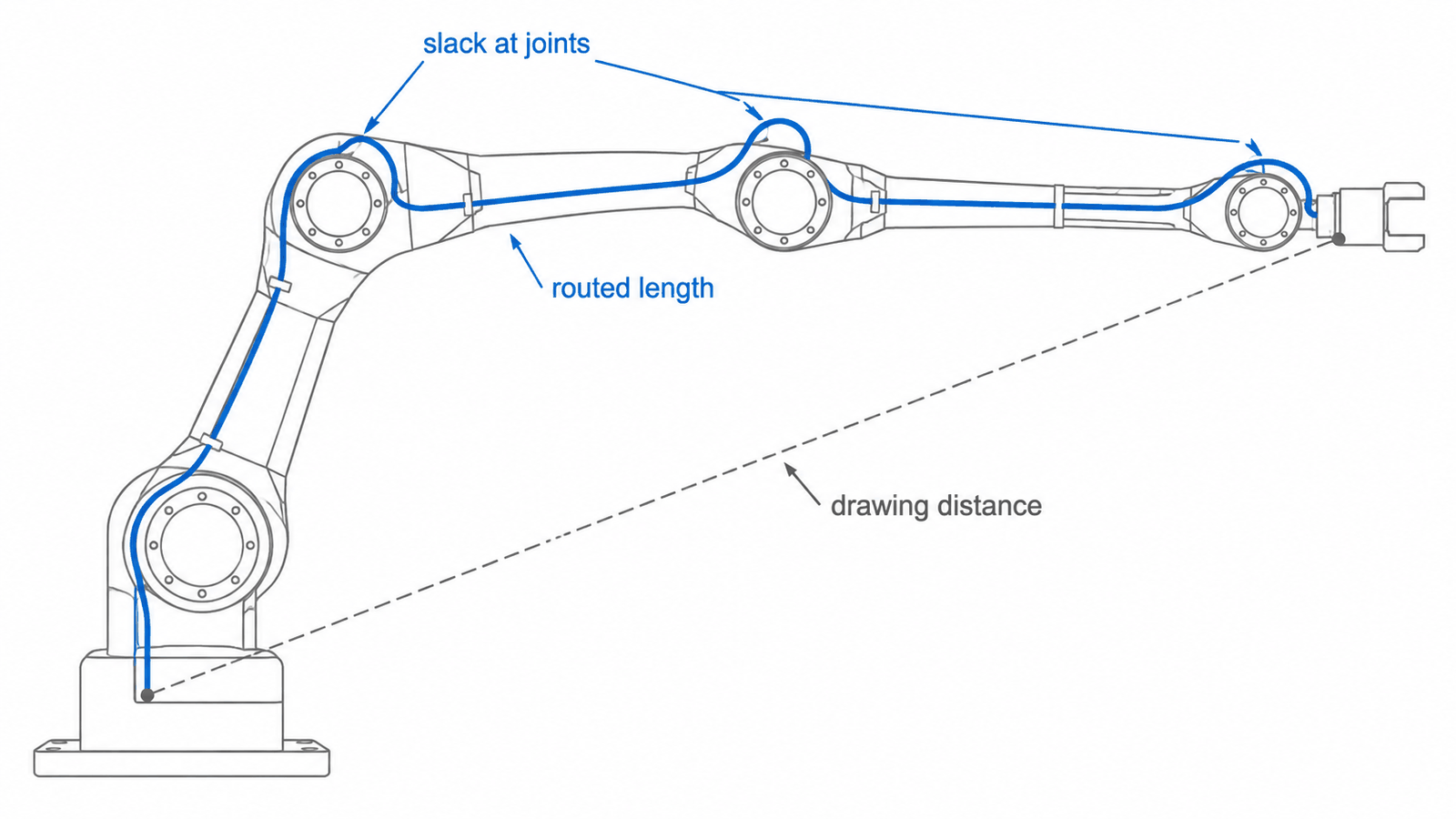

长度也是容易出现偏差的一项。图纸上量得的直线距离，短于电缆在机械臂内的实际走线长度，按直线距离下料，机械臂运动到极限位置时电缆会被拉紧。机器人电缆走线长度应在电缆被拉伸最长的姿态下测量，并在每个旋转关节处预留扭转余量。
测量时还应同时提供两项数据：一是中空关节或线夹允许通过的最大外径；二是走线路径上最小的弯曲处。柔性电缆的最小弯曲半径取决于具体结构，在订单中确认。机械臂以外、从底座到电控柜的工业机器人布线属于另一段电缆，需单独提供数据。
连邦这款电缆的长度和外径可按订单定制。
导致报价失准、电缆过早失效的五个常见错误
机器人电缆为什么会断，原因大多也在以下几点。
- 把不同测试方法得出的扭转和弯折数据，当作同一标准进行比较。
- 在承受扭转的部位选用拖链电缆，只因为它在报价单上是更便宜的「高柔线」。
- 将两根电缆的报价与一根复合电缆的报价直接比较，忽略了电缆根数不同。
- 按图纸直线距离确定长度，而不是按极限位置下的实际走线长度。
- 选错产品类型。本系列是机器人电缆线材，由机器人厂自行端接，不是带接头的机器人线束，也不是管线包；带接头的线束需另行报价。工作温度 -25 ~ +80°C，符合 RoHS、REACH。
询价时请提供以下信息
以下内容可直接复制到询价邮件中。
- 机器人型号，以及每段电缆经过的轴
- 每段电缆的运动工况：弯曲、扭转或两者兼有，以及动作节拍
- 每段电缆包含的回路：动力、编码器、抱闸及其他信号
- 各回路合用一根电缆，还是动力与编码分开布线
- 每个回路的芯数、备用芯数量，以及每根动力芯的工作电流
- 需要屏蔽的回路，以及电磁兼容（EMC）要求
- 护套接触的环境：油污、切削液、焊接飞溅、清洗剂、人员接触
- 每段电缆的护套颜色
- 极限位置下的走线长度、允许的最大外径、最小弯曲处
- 如已有扭转角度和弯折寿命的目标值，请附上所用测试方法
- 单台用量和年用量
连邦机器人电缆的长度、芯数、外径和护套颜色可按订单定制；扭转角度、弯折寿命、护套材料、屏蔽结构、线规和复合结构在订单中确认。按以上清单提供信息，各家报价针对的就是同一根电缆，而且是按您的机器人工况设计的，而不是从样本中选出的通用型号。
